立体车库原理

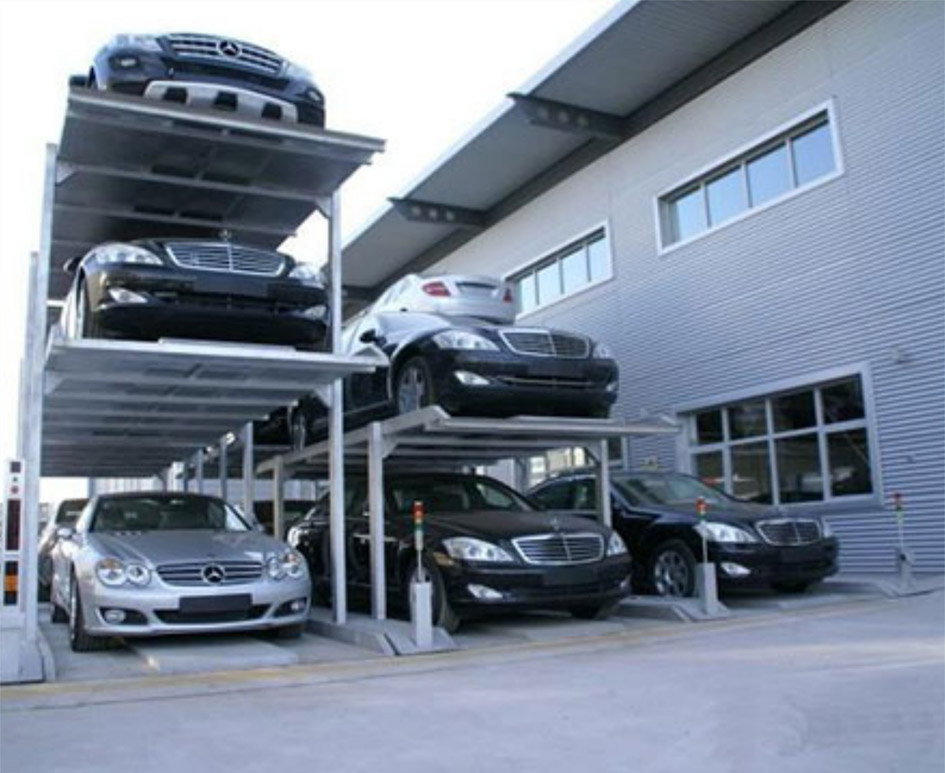

立体停车库工作原理：由多个停车单元体组成，其特征在于：所述的停车库由多个停车单元体按序排列组成m行n列的矩阵；且可以m≥2／n≥2／m≥n／n≥m；升降横移式立体车库的工作原理：设备为多层多列布置，每层设一空位，作为交换车位，除底层以外的所有车位均能自行升降，除顶层以外的所有车位均能自行横移，当某一车位需存取车辆时，该车位下方到空位之间的所有车位向空位方向横移一个车位的距离，该车位下方形成一升降通道，此时该车位下方形成一升降通道，此时，该车位便可自由升降，当车位降至地面时，车辆便可开进或开出设备特点：占地面积少，空间利用率高，可根据用户要求增加层数和列数，提高车位数量。可设计为全封闭式，以协调周边环境。运转平稳，无噪音，运行速度快，存取时间短。多路安全保护，设有防坠落，防碰撞，防过载等一系列安全保护装置。

立体车库的主要组成部分

立体车库的结构主要由钢丝绳及滑轮组机构、载车板、升降机构、横移入库机构以及库架等部分组成。

车辆入库：操作控制系统，升降台载着载车板通过升降系统以4mm/min的速度提升到达与地面相平处停止，车辆通过车库进口端开进，经升降台到达载车板定位处。车辆停好位后，司机从库侧面走出。操作控制系统，升降台提升着载车板和车辆向地下以4mm/min的速度垂直下降。当载车板的导轮与地下轨道相吻合时，升降系统停止运作，此时立体车库顶盖（附带与两侧升降台上）盖住库顶且库顶与地面相平。随后通过电磁阀传感横移系统，载车板上的电机通过带传动系统带动导轮沿着导轨横向移动，而导轮与载车板是一体的，所以载车板载着车辆和导轮同步向左或向右移入库中两侧中的一个库中，通过传感系统找正位置，横移停止运作。车辆入库结束。总共用时一分中左右。

车辆出库：操作控制系统，横移机构带动对应的载车板及上面的车辆横向从小车库移出，沿轨道到达升降台指正位置，升降系统运作，升降台载着载车板和车辆向上移动，同时车库盖打开。当升降台上面与地面相平时，上升停止。司机从库口的左右两侧进到车内，开走。随后操作控制系统，车辆入库，入库过程同上。
